Sử dụng các lợi thế của sự kết hợp nhỏ gọn của các đơn vị bánh răng xoắn ốc mạnh mẽ và động cơ AC.
Các bánh răng xoắn ốc của chúng tôi của sê -ri r..dr .. tự đặt ra với tỷ lệ đơn vị bánh răng bước và sự đa dạng của chúng.

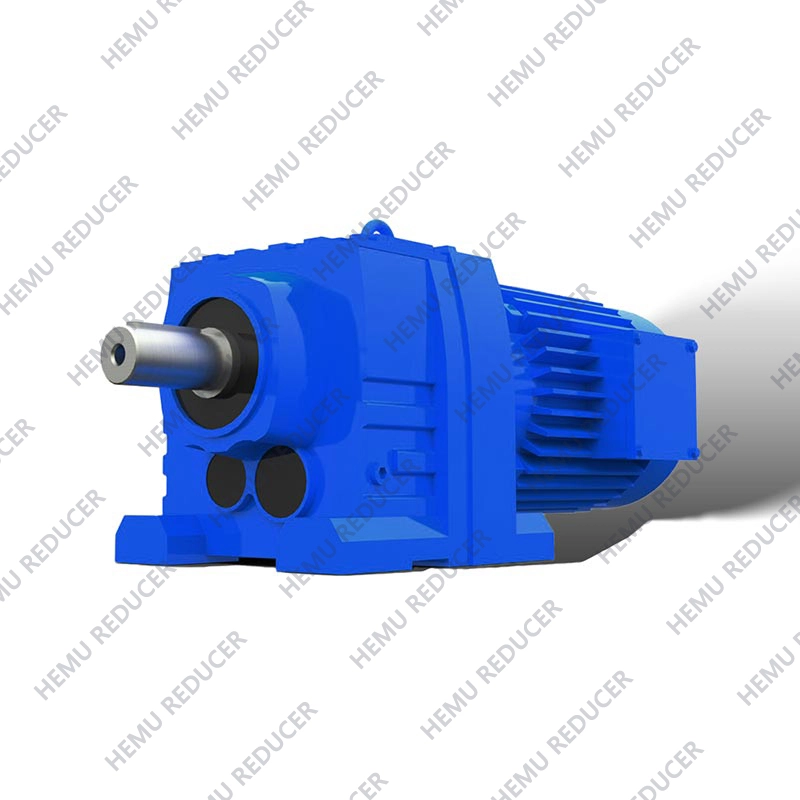

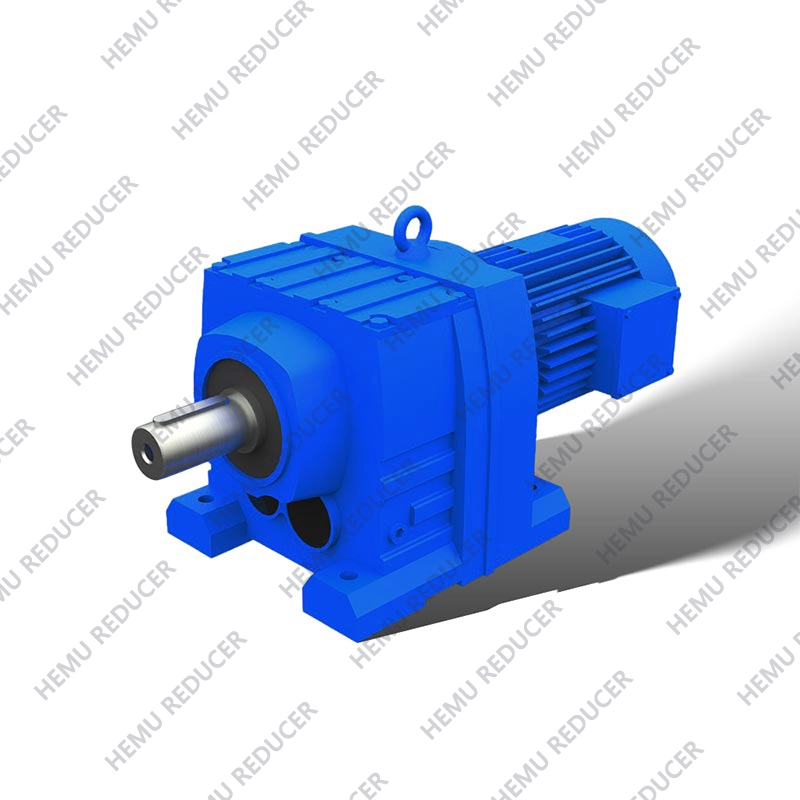

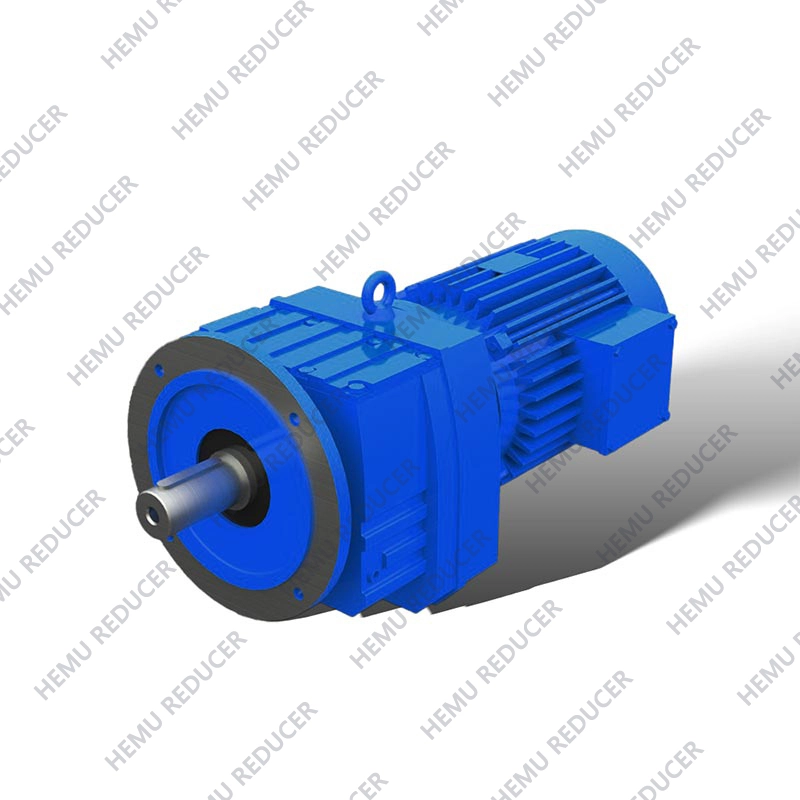

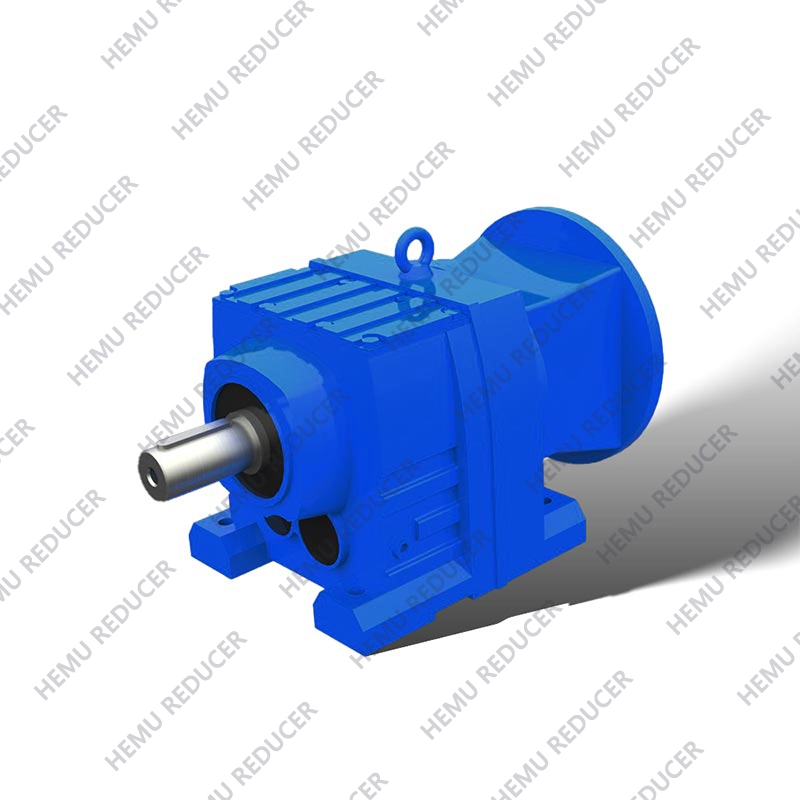

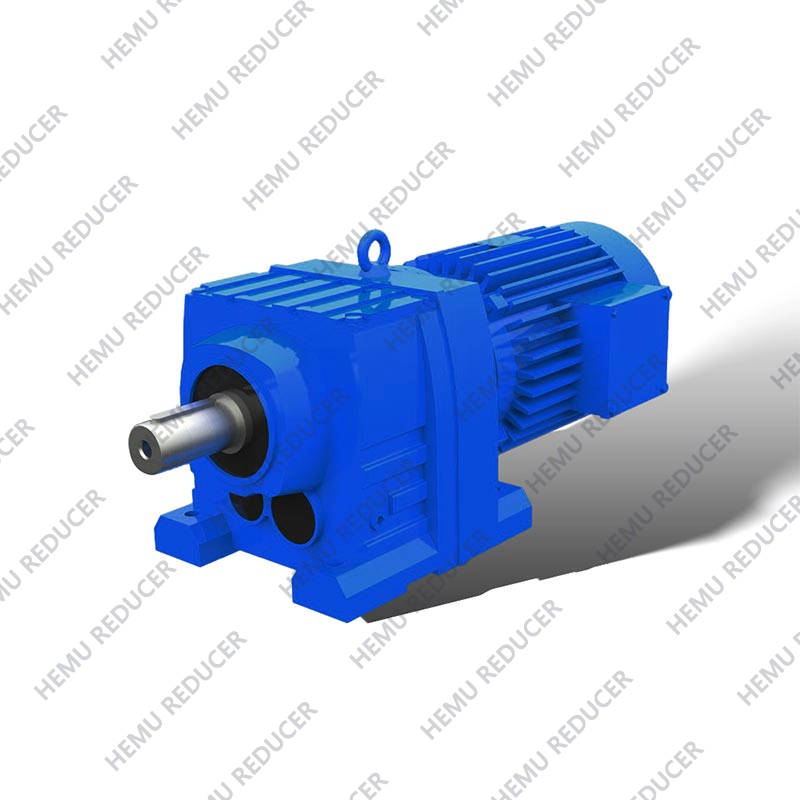

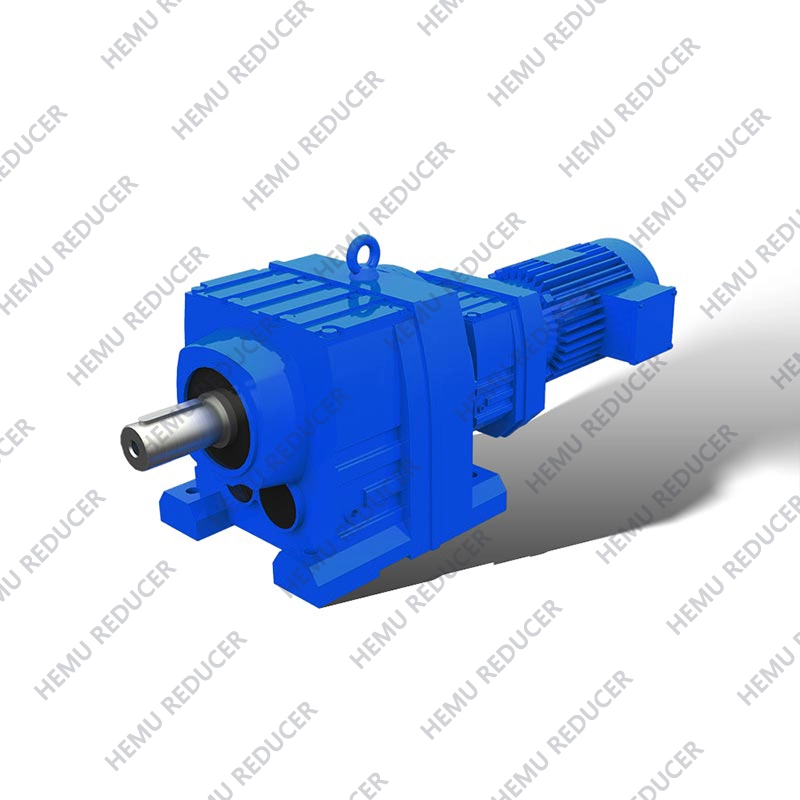

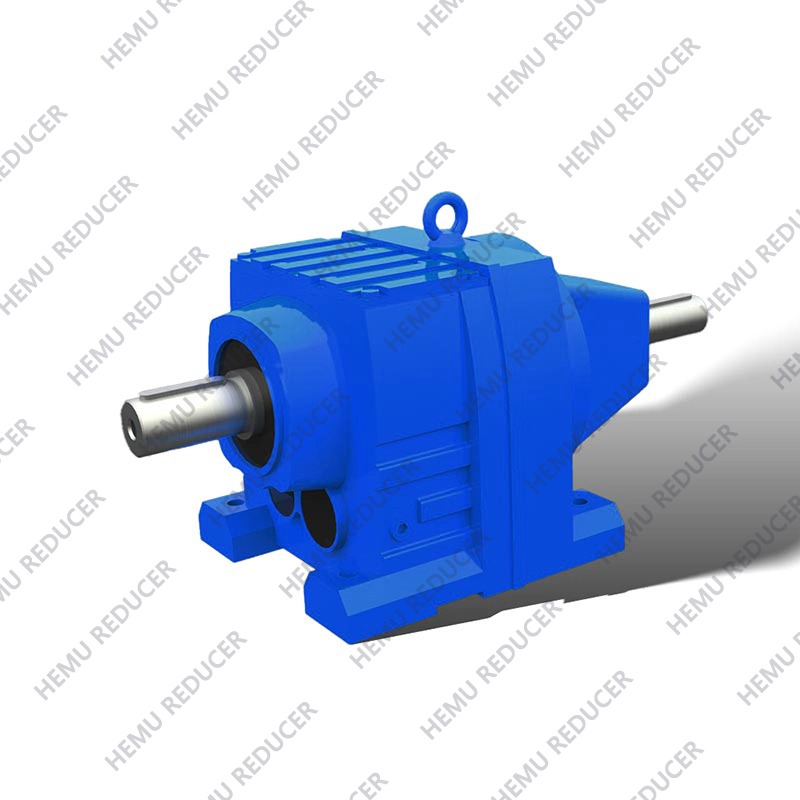

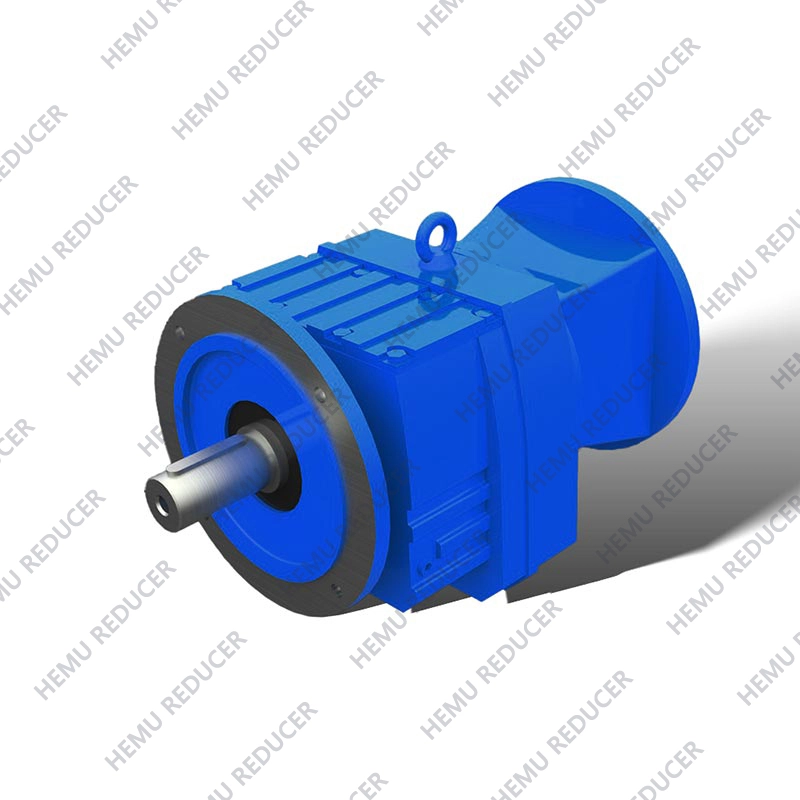

HR Series Helical Gear Motor Design:Các bánh răng xoắn ốc cung cấp hiệu quả truyền cao hơn và tiếng ồn thấp hơn so với các bánh răng Spur, làm cho chúng phù hợp cho các kịch bản ứng dụng hạng nặng, tốc độ cao.
Cấu trúc nhỏ gọn:Động cơ bánh răng xoắn ốc HR thường được thiết kế nhỏ gọn để tiết kiệm không gian cài đặt, phù hợp cho các ứng dụng bị hạn chế không gian.
Độ cứng cao:Động cơ bánh răng xoắn ốc HR được làm bằng các vật liệu cường độ cao với độ cứng và độ bền cao, có khả năng chịu được tải trọng hướng tâm và trục lớn.
1. Thiết kế mô -đun
2. Hỗ trợ tải trọng, truyền ổn định và độ nhiễu thấp.
3. Niêm phong xuất sắc, phạm vi rộng của ứng dụng công nghiệp.
4. Hiệu quả cao và tiết kiệm năng lượng.
5. Chi phí và bảo trì thấp.
1.harbor và vận chuyển
2.Hoist và vận chuyển
3. Sức mạnh điện
4. Khai thác gỗ
5. Kích hoạt và xây dựng
6. Ngành giấy và ngành công nghiệp ánh sáng
7. Công nghiệp hóa học và bảo vệ môi trường.ETC.
| Vật liệu nhà ở | Gang/sắt dẻo |
| Độ cứng nhà ở | HBS190-240 |
| Vật liệu bánh răng | Thép hợp kim 20crmnti |
| Độ cứng bề mặt của bánh răng | Hrc58 ° ~ 62 ° |
| Độ cứng lõi bánh răng | HRC33 ~ 40 |
| Vật liệu trục đầu vào / đầu ra | Thép hợp kim 42crmo |
| Độ cứng trục đầu vào / đầu ra | HRC25 ~ 30 |
| Độ chính xác gia công của bánh răng | Mài chính xác, 6 ~ 5 lớp |
| Dầu bôi trơn | GB L-CKC220-460, Shell OMALA220-460 |
| Điều trị nhiệt | Nhiệt độ, xi măng, dập tắt, v.v. |
| Hiệu quả | 94% ~ 96% (phụ thuộc vào giai đoạn truyền) |
| Tiếng ồn (tối đa) | 60 ~ 68db |
| Nhiệt độ. Rise (Max) | 40 ° C. |
| Nhiệt độ. Tăng (dầu) (tối đa) | 50 ° C. |
| Rung động | ≤20 Pha |
| Phản ứng dữ dội | ≤20arcmin |
| Thương hiệu vòng bi | Bánh thương hiệu hàng đầu Trung Quốc, HRB/LYC/ZWZ/C & U. Hoặc các thương hiệu khác được yêu cầu, SKF, FAG, INA, NSK. |
| Nhãn hiệu của con dấu dầu | NAK --- Đài Loan hoặc các thương hiệu khác được yêu cầu |
| Kích cỡ | Trục rắn dia. (mm) |
Chiều cao trung tâm (mm) |
Đầu ra mặt bích dia. (mm) |
Quyền lực (kw) |
Tỷ lệ | Mô -men xoắn cho phép (N. M) |
Cân nặng (Kg) |
| 17 | Φ20k6 | 75 | Φ120/140 | 0,18-0,75 | 3,83-74,84 | 85 | 4 |
| 27 | Φ25k6 | 90 | Φ120/140 | 0.18-3.00 | 3.37-135,09 | 130 | 5.5 |
| 37 | Φ25k6 | 90 | Φ160/200 | 0.18-3.00 | 3.33-134.82 | 200 | 8.5 |
| 47 | Φ30k6 | 115 | Φ160/200 | 0,18-5,50 | 3,83-176,88 | 300 | 10 |
| 57 | Φ35k6 | 115 | Φ200/250 | 0,18-7,50 | 4.39-186,89 | 450 | 18 |
| 67 | Φ35k6 | 130 | Φ200/250 | 0,18-7,50 | 4.29-199,81 | 600 | 25 |
| 77 | Φ40k6 | 140 | Φ250/300 | 0,18-11.00 | 5.21-195.24 | 820 | 36 |
| 87 | Φ50k6 | 180 | 300/350 | 0,55-22.00 | 5.36-246.54 | 1550 | 63 |
| 97 | Φ60m6 | 225 | 350/450 | 0,55-30.00 | 4.49-289,74 | 3000 | 101 |
| 107 | Φ70m6 | 250 | 350/450 | 2.20-45.00 | 5.06-249.16 | 4300 | 153 |
| 137 | Φ90m6 | 315 | 450/550 | 5,50-55.00 | 5.15-222.60 | 8000 | 220 |
| 147 | Φ110m6 | 335 | 450/550 | 11.00-90.00 | 5.0-16.31 | 13000 | 400 |
| 167 | Φ120m6 | 425 | 550/660 | 11.00-160.00 | 10.24-229,71 | 18000 | 700 |
