Các bánh răng trục song song của sê-ri F..dr .. là hoàn hảo cho tất cả các ứng dụng liên quan đến thiết kế của bạn, nơi bạn dựa vào các thành phần tiết kiệm không gian. Họ cung cấp các điều kiện cài đặt tối ưu nhờ thiết kế mỏng của họ.

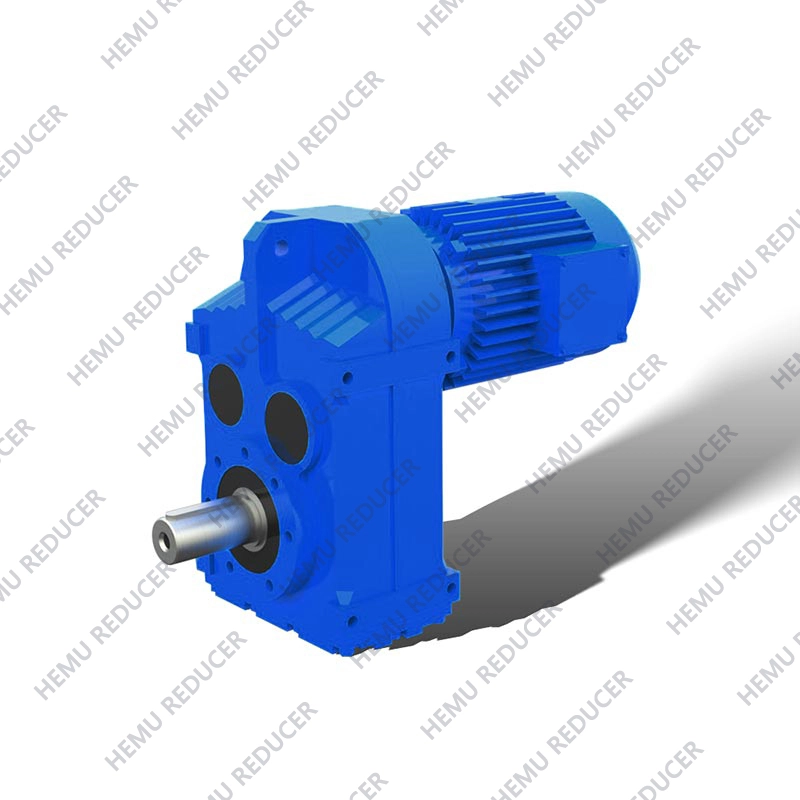

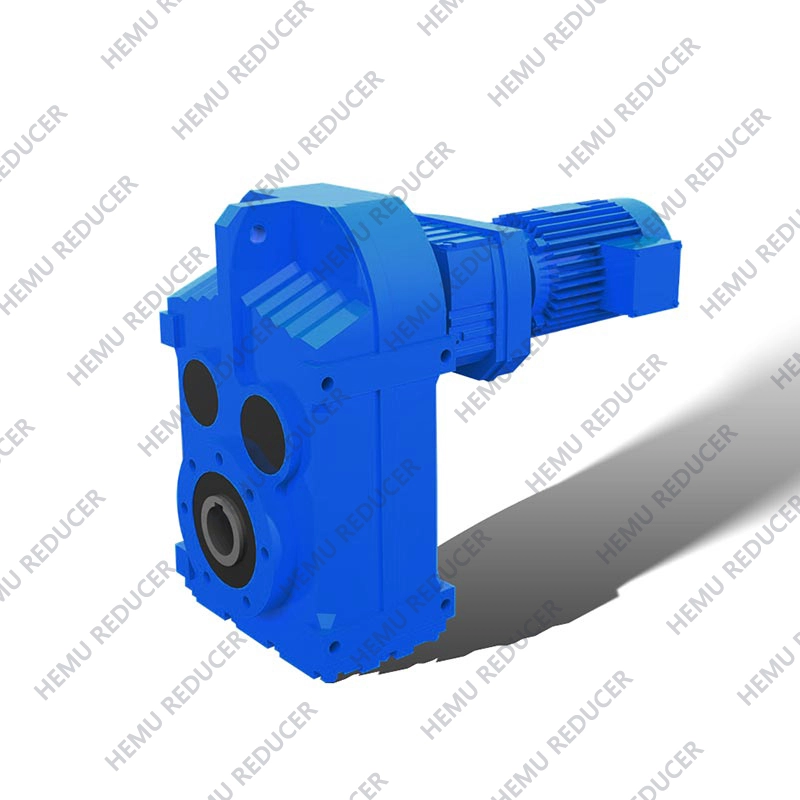

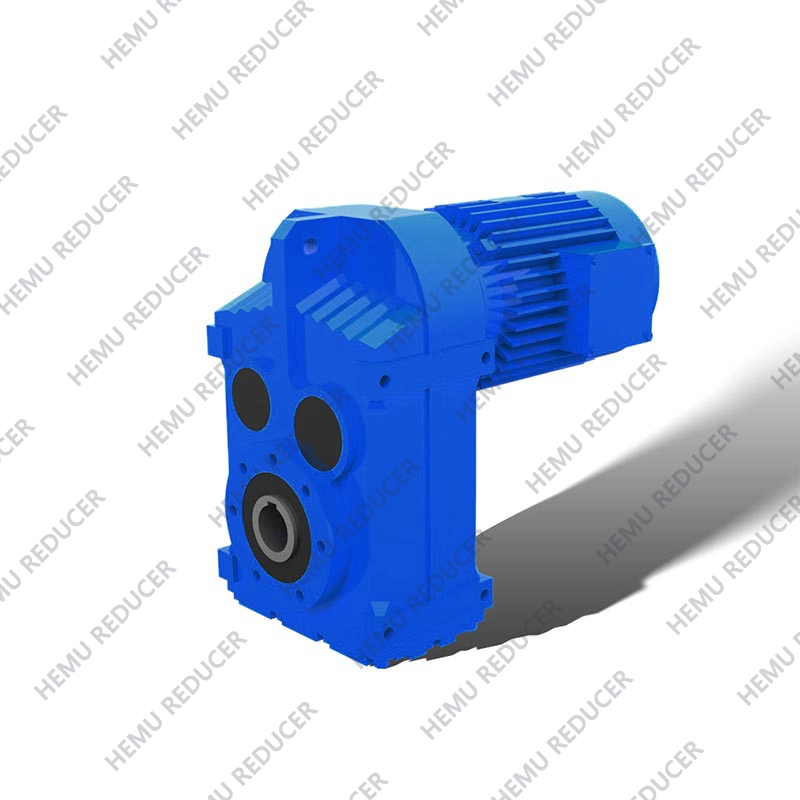

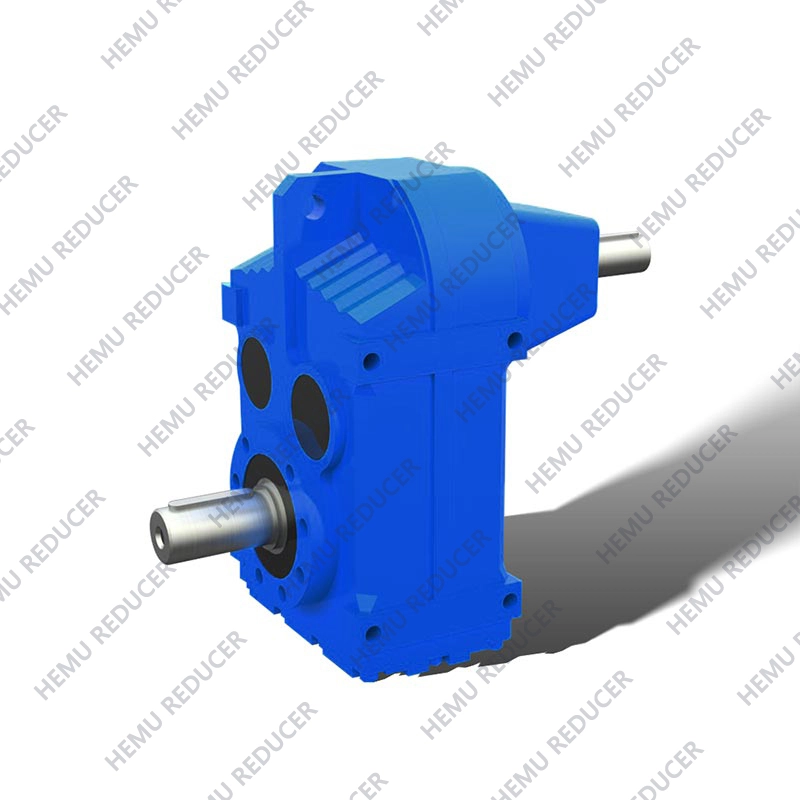

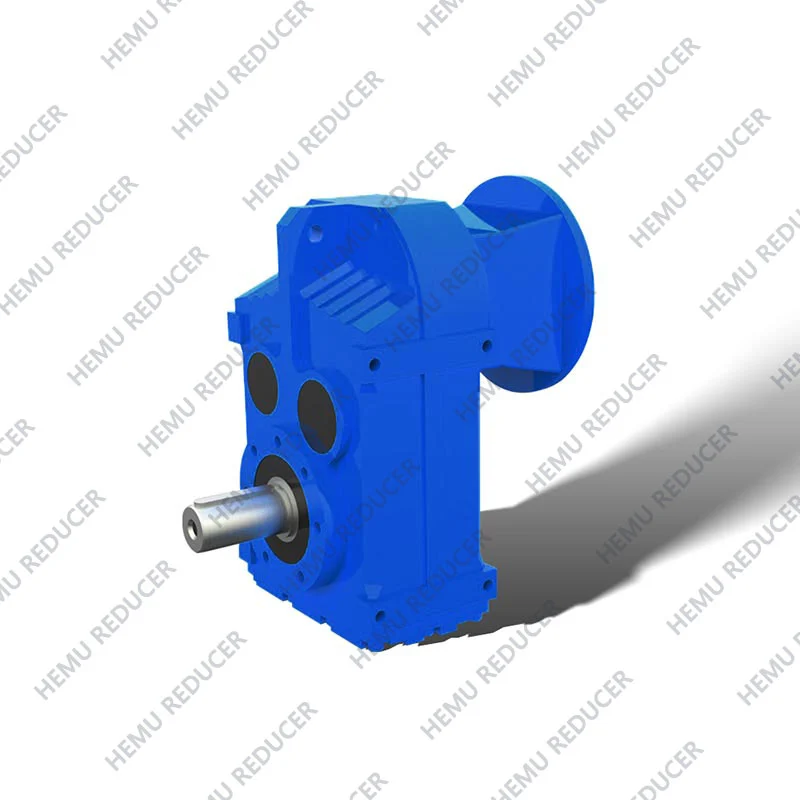

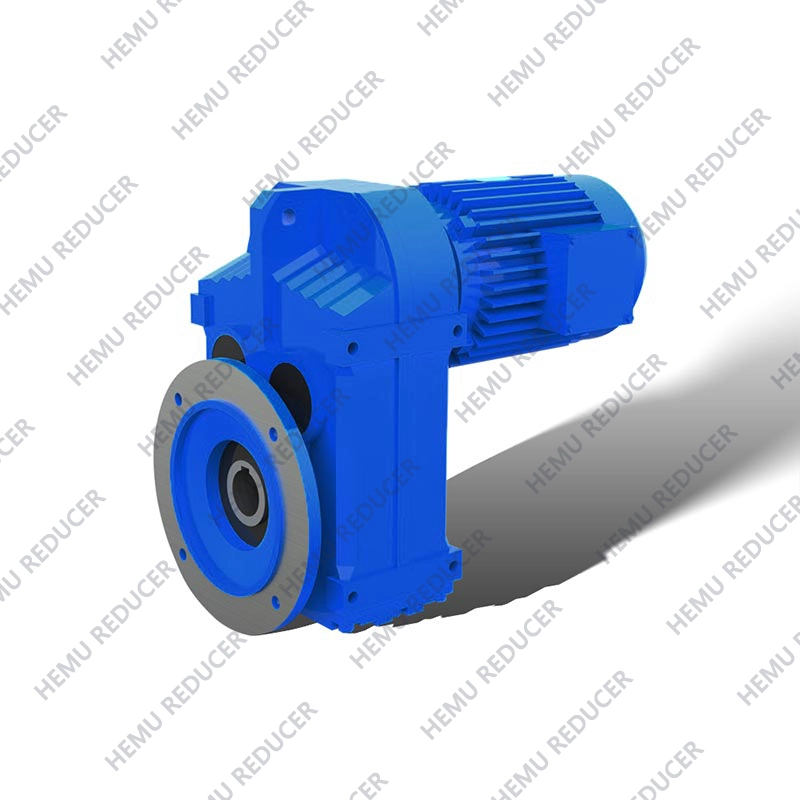

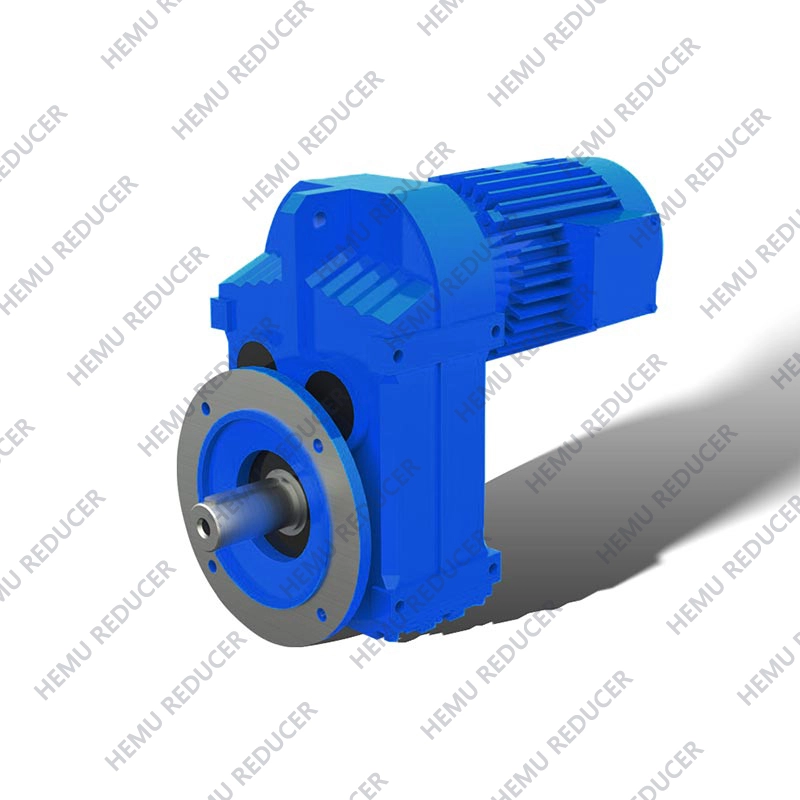

Động cơ bánh răng xoắn ốc song song của HF là một loại hộp số phổ biến và phù hợp cho nhiều ứng dụng truyền. Đặc điểm chính của nó là các trục đầu vào và đầu ra song song và theo cùng một hướng. Ngoài ra, hộp số trục song song cũng có các đặc điểm sau:
1. Có thể chịu được mô -men xoắn và tải lớn, hiệu quả truyền cao.
2. Vì cấu trúc đơn giản, bảo trì và sửa chữa thuận tiện hơn.
3. Tính linh hoạt mạnh mẽ, có thể thích ứng với nhiều yêu cầu về tốc độ và tốc độ đầu ra và mô -men xoắn khác nhau.
Động cơ bánh răng xoắn trục song song của HF được sử dụng rộng rãi trong các công cụ máy móc, cần cẩu, băng tải, máy móc kỹ thuật, dây chuyền sản xuất tự động và các trường khác.
1. Thiết kế mô -đun cao
2. Hỗ trợ tải cao, truyền ổn định và nhiễu thấp
mức độ.
3. Niêm phong tuyệt vời, phạm vi rộng của ngành công nghiệp
ứng dụng.
4. Hiệu quả cao và tiết kiệm năng lượng.
5. Tiết kiệm chi phí và bảo trì thấp.
1. Cảng và vận chuyển
2. Tăng và vận chuyển
3. Năng lượng điện
4. Khai thác than
5. Xi măng và xây dựng
6. Ngành công nghiệp giấy và ánh sáng
7. Ngành hóa chất và bảo vệ môi trường.ETC.
| Vật liệu nhà ở | Gang/sắt dẻo |
| Độ cứng nhà ở | HBS190-240 |
| Vật liệu bánh răng | Thép hợp kim 20crmnti |
| Độ cứng bề mặt của bánh răng | Hrc58 ° ~ 62 ° |
| Độ cứng lõi bánh răng | HRC33 ~ 40 |
| Vật liệu trục đầu vào / đầu ra | Thép hợp kim 42crmo |
| Độ cứng trục đầu vào / đầu ra | HRC25 ~ 30 |
| Độ chính xác gia công của bánh răng | Mài chính xác, 6 ~ 5 lớp |
| Dầu bôi trơn | GB L-CKC220-460, Shell OMALA220-460 |
| Điều trị nhiệt | Nhiệt độ, xi măng, dập tắt, v.v. |
| Hiệu quả | 94% ~ 96% (phụ thuộc vào giai đoạn truyền) |
| Tiếng ồn (tối đa) | 60 ~ 68db |
| Nhiệt độ. Rise (Max) | 40 ° C. |
| Nhiệt độ. Tăng (dầu) (tối đa) | 50 ° C. |
| Rung động | ≤20 Pha |
| Phản ứng dữ dội | ≤20arcmin |
| Thương hiệu vòng bi | Bánh thương hiệu hàng đầu Trung Quốc, HRB/LYC/ZWZ/C & U. Hoặc khác Thương hiệu được yêu cầu, SKF, FAG, INA, NSK. |
| Nhãn hiệu của con dấu dầu | NAK --- Đài Loan hoặc các thương hiệu khác được yêu cầu |
| Kích cỡ | Trục rắn dia. (mm) |
Trục rỗng dia. (mm) |
Chiều cao trung tâm (mm) |
Đầu ra mặt bích dia. (mm) |
Quyền lực (kw) |
Tỷ lệ | Mô -men xoắn cho phép (N.M) |
Cân nặng (kg) |
| 37 | φ25k6 | Φ30h7 | 76 | Φ110/160 | 0,18-3.0 | 3,81-128,51 | 200 | 13 |
| 47 | φ30k6 | Φ35h7 | 77 | Φ120/200 | 0,18-3.0 | 5.06-189,39 | 400 | 18 |
| 57 | Φ35k6 | Φ40h7 | 93 | Φ155/250 | 0,18-5,5 | 5.18-199,70 | 600 | 34 |
| 67 | Φ40k6 | Φ40h7 | 97 | Φ155/250 | 0,18-5,5 | 4.21-228.91 | 820 | 55 |
| 77 | Φ50k6 | Φ50h7 | 121 | Φ170/300 | 0,37-11.0 | 4.30-281.71 | 1500 | 90 |
| 87 | Φ60m6 | φ60h7 | 152 | Φ215/350 | 0,75-22.0 | 4.12-270,68 | 3000 | 150 |
| 97 | Φ70m6 | 70h7 | 178 | Φ260/450 | 1.1-30.0 | 4.68-280,76 | 4300 | 260 |
| 107 | Φ90m6 | Φ90h7 | 200 | Φ304/450 | 2.2-45.0 | 6.20-254,40 | 7840 | 402 |
| 127 | Φ110m6 | Φ100h7 | 236 | 350/550 | 7.5-90.0 | 4.63-172.17 | 12000 | 700 |
| 157 | Φ120m6 | Φ120h7 | 286 | Φ400/660 | 11.0-200.0 | 11,92-267.43 | 18000 | 950 |
